CT參數分析儀廠家CT極性檢查：

CT極性試驗只需設置互感器編號。選擇極性檢查試驗后，CT參數分析儀給出試驗的連線參考圖。啟動試驗后，儀器輸出交流正弦電壓至CT二次繞組，并測量CT一次側繞組的電壓，當CT一次繞組電壓超過測量閾值或CT二次電壓輸出至zui大電壓時，儀器計算此時的CT極性。儀器按照如下標準來判定被測CT的極性：

90度>當一次電壓與二次電壓相角差>-90度 時計算結果為同極性（-極性），否則為反極性（+極性）

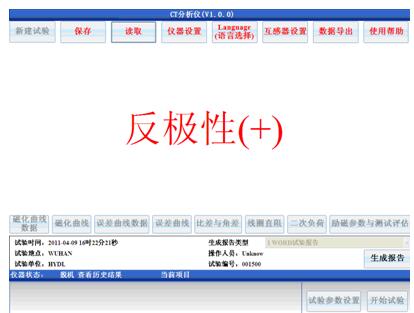

極性檢查試驗完成后，試驗結果如圖5.8所示。
